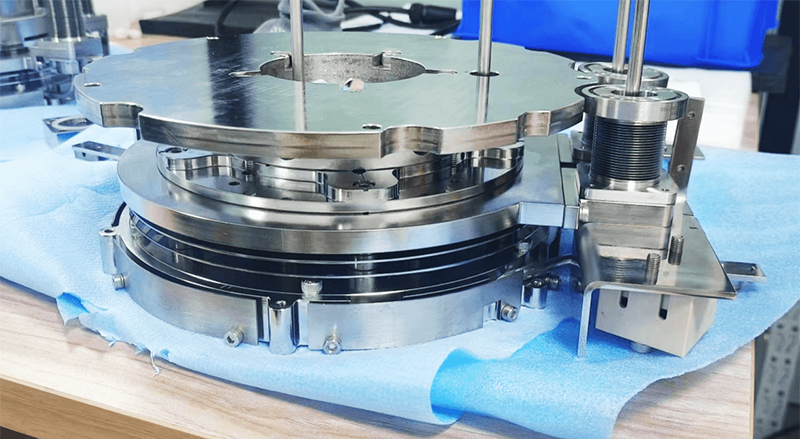

晶圆加热盘在半导体制程过程中具有以下重要作用：
　　一、热处理相关作用：
　　1.退火工艺：
　　在半导体制造中，退火是一种关键的工艺步骤。加热盘能够提供精确的温度控制，用于晶圆的退火处理。例如，在离子注入后，晶圆内部的晶格会受到损伤，产生大量的缺陷。通过加热盘对晶圆进行适当温度的退火，可以使离子注入引起的晶格损伤得到修复。这是因为在一定的温度下，晶圆中的原子会获得足够的能量进行迁移，重新排列成完整的晶格结构，从而恢复晶圆的电学性能。通常退火温度会根据不同的半导体材料和工艺要求而变化，如对于硅晶圆，退火温度可能在600-1000℃之间，加热盘可以精确地将晶圆加热到所需的温度并保持一定的时间，以确保退火效果的良好一致性。
　　2.氧化工艺：
　　氧化是半导体制程中的另一个重要环节。晶圆加热盘可以为氧化反应提供合适的温度环境。在高温下，硅晶圆表面会与氧气发生反应，生成二氧化硅（SiO?）层。这个二氧化硅层在半导体器件中有多种用途，如作为绝缘层用于隔离不同的电路元件，或者作为掩膜层用于后续的光刻工艺。加热盘能够将晶圆加热到氧化反应所需的温度，一般在800-1200℃左右，并且保证温度均匀性，使生成的二氧化硅层厚度均匀、质量稳定。这对于制造高性能的半导体器件至关重要，因为二氧化硅层的厚度和质量会直接影响器件的电学性能和可靠性。
　　3.扩散工艺：
　　在半导体掺杂过程中，扩散工艺是常用的方法之一。加热盘用于为杂质原子的扩散提供热量。例如，在制作pn结时，需要将杂质原子（如硼或磷）扩散进入硅晶圆内部。通过加热盘将晶圆加热到一定温度，杂质原子会在硅晶圆中进行热扩散。温度越高，杂质原子的扩散速率越快。加热盘可以精确控制扩散温度和时间，从而实现对杂质扩散深度和浓度的精确控制。这对于调节半导体器件的电学参数，如阈值电压等非常关键。
　　二、晶圆加热盘薄膜生长辅助作用：
　　1.化学气相沉积（CVD）前的预热
　　在化学气相沉积过程中，加热盘首先对晶圆进行预热。CVD是一种用于在晶圆表面生长薄膜的技术，例如生长多晶硅薄膜或金属薄膜等。在气体反应物引入之前，晶圆需要达到一定的温度，以保证化学反应能够有效进行。加热盘能够快速、均匀地将晶圆加热到CVD工艺所需的初始温度，一般在几百摄氏度左右。这样可以提高薄膜生长的均匀性和质量，避免因温度不均匀导致的薄膜厚度差异和性能不稳定。
　　2.物理气相沉积（PVD）中的温度维持
　　在物理气相沉积过程中，加热盘也发挥着重要作用。PVD是通过物理方法（如蒸发或溅射）将材料沉积到晶圆表面形成薄膜。在沉积过程中，晶圆需要保持在合适的温度。对于一些金属薄膜的沉积，适当的温度可以促进薄膜的结晶和附着力。加热盘可以精确控制晶圆的温度，使其在PVD过程中保持稳定，有助于获得高质量的薄膜。例如，在溅射铜薄膜时，晶圆温度可能会控制在25-300℃之间，具体温度取决于薄膜的要求和溅射工艺参数，加热盘能够确保温度的准确性和稳定性。
　　三、晶圆加热盘工艺稳定性和重复性的保障：
　　1.温度均匀性控制
　　加热盘能够保证晶圆表面的温度均匀性。在半导体制程中，即使是微小的温度差异也可能导致晶圆上不同区域的工艺结果不一致。例如，在光刻工艺后的显影过程中，如果晶圆温度不均匀，会使光刻胶的显影速度在不同区域有所差异，从而影响图案的分辨率和准确性。晶圆加热盘通过合理的设计和精确的温度控制算法，可以使晶圆表面的温度差异控制在很小的范围内，一般可以达到±1-2℃的精度。这样就能够保证在同一晶圆上的工艺步骤具有良好的重复性，提高产品的良品率。
　　2.工艺稳定性维护

　　在整个半导体制造流程中，不同的工艺步骤可能需要在不同的时间对晶圆进行加热。加热盘能够稳定地按照预设的程序对晶圆进行加热和冷却。它可以与其他制程设备很好地配合，确保在长时间的生产过程中，每个晶圆都能在相同的温度条件下进行处理。这种稳定性对于大规模生产半导体器件非常重要，因为它可以减少由于温度波动等因素导致的工艺偏差，保证产品质量的一致性。
